品牌：天祥
型號：
價格：點擊咨詢
400熱線：400-119-0288

產品介紹
資料下載
產品模型

一、原理特點

TXFW40電子式渦輪流量傳感器又為一款智能流量開關，是一款精巧型流量傳感器。具有體積小，設定簡便等優點，內置智能電路，可任意設置流量上下限報警值，可遠程監控實時流量狀況，全參數現場任意設置，其渦輪測量介質通過流量通過傳感器智能電路處理后任意編程。

二、產品應用

適用于測量低粘度的介質，如水、柴油、汽油。廣泛用于工業自動化領域、石油、化工、冶金、科研等。

三、技術參數及輸出

測量口徑	DN6-DN250	準確度	≤±2%量程
供電電壓	12-30Vdc	介質溫度	-20-85℃
輸出類型	開關量，模擬量，脈沖	環境溫度	-20-80℃
輸出電流	<500mA	儲存溫度	-30-85℃
響應時間	<10ms	表頭外殼	不銹鋼
開關準確度	≤±0.5%量程	殼體	不銹鋼304
電流型模擬輸出	≤±0.5%量程	渦輪	不銹鋼
接線保護	反相，過載，段落保護	防護等級	IP67
顯示	液晶屏	出線方式	M12*1接插件
顯示范圍	000000-999999

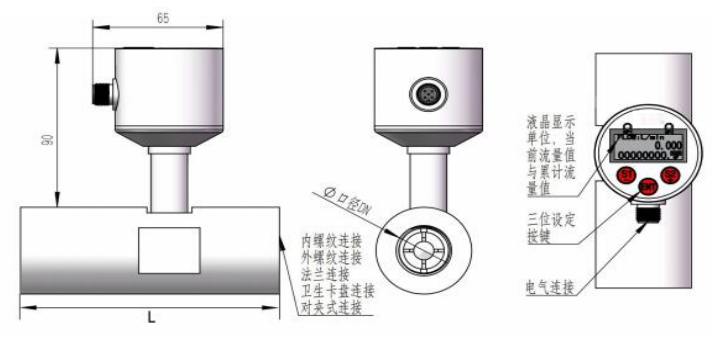

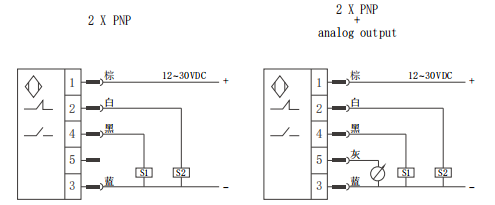

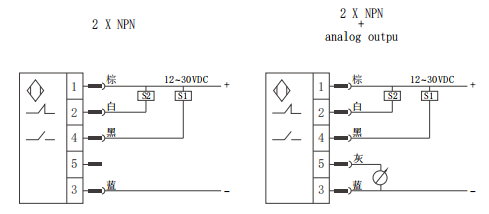

三、接線圖及尺寸圖

四、流量范圍表

公稱通徑DN（mm）	流量范圍（m3/h）		公稱壓力PN（MPa）	*大壓損（MPa）
公稱通徑DN（mm）	下限	上限	公稱壓力PN（MPa）	*大壓損（MPa）
2	0.03	0.16	6.3	0.15
4	0.04	0.25	6.3	0.12
6	0.1	0.6	6.3 16 25 40*	0.08
10	0.2	1.2		0.05
15	0.6	6		0.035
20	0.8	8
25	1	10
32	1.5	15
40	2	20	2.5	0.025
50	4	40
65	8	80
80	10	100
100	20	222
125	25	250	1.6
150	40	400
200	80	800
250	120	1200
300	180	1800

公稱直徑	法蘭連接（1.6MPa）					內螺紋		外螺紋		卡箍連接
公稱直徑	法蘭外徑	中心距	孔距	孔數	厚度	本體長度L	過程連接G	本體長度L	過程連接	過程連接外徑	本體長度L
4						80	1/4	225	G1/2	50.5	50
6						80	1/4	225	G1/2	50.5	50
8						80	1/4	345	G1/2	50.5	50
10	90	60	14	4	14	80	3/8	345	G1/2	50.5	50
15	95	65	14	4	14	110	1/2	75	G1(33.2)	50.5	75
20	105	75	14	4	16	133	3/4	85	G1(33.2)	50.5	85
25	115	85	14	4	16	150	1	100	G11/441.9)	50.5	100
32	140	100	18	4	18	172	1'1/4	120	G11/247.8)	50.5	120
40	150	110	18	4	18	185	1'1/2	140	G2(59.6)	64	140
50	165	125	18	4	20	200	2	150	G21/2(75.1)	78	150
65	185	145	18	4	20	235	2'1/2	175	G3	91	175
80	200	160	18	8	20	260	3	200		106	200
100	220	180	18	8	22			220		119	220
125	250	210	18	8	22			250
150	285	240	22	8	24			300
200	340	295	22	12	26			360
250	400	355	26	12	28			400
300	460	410	26	12	32			500

五、選型表

TXFW40-	015	DC	S2	M	Q	詳述
TXFW40-						TXFW40電子式渦輪流量傳感器
	006					測量口徑DN6
	010					測量口徑DN10
	015					測量口徑DN15
	020					測量口徑DN20
	025					測量口徑DN25
	032					測量口徑DN32
	040					測量口徑DN40
	050					測量口徑DN50
	065					測量口徑DN65
	080					測量口徑DN80
	100					測量口徑DN100
	125					測量口徑DN125
	150					測量口徑DN150
	200					測量口徑DN200
	250					測量口徑DN250
		DC				DC24V±20%供電
			S2			兩路開關
			SF			二路開關量+脈沖輸出
			A3			二路開關量+模擬量4...20mA輸出
				M		外螺紋連接(適用于≤DN50)
				K		內螺紋連接(適用于≤DN50)
				F		法蘭式連接(適用于≥DN15)
				H		衛生卡箍連接（適用于≤DN100)
					Q	M12*1接插件

TXFW40電子式渦輪流量傳感器.pdf
