一、概述

2088智能溫度開關采用進口三線制PT100芯體作為敏感元件，內置處理電路，經過計算機自動測試，并用激光調阻工藝進行了寬溫度和靈敏度補償，將傳感器毫伏信號轉換成開關量輸出﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。

選用高穩定性和高可靠性的PT100溫度傳感器和高性能的開關和變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用工業型防爆殼體，數字化補償電路，顯示輸出穩定。

二、特點

外殼防護等級IP65、304/316不銹鋼探桿結構、高精度、全不銹鋼結構、數字溫度顯示、抗干擾強、長期穩定性好、兩路開關量輸出SPDT +
一路模擬量4-20mA輸出、抗振動、抗沖擊

三、適用范圍

2088型溫度開關是工業實踐中最為常用的一種智能溫度開關，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

四、性能參數

量程范圍	-50-200℃	傳感器類型	三線制PT100
傳感器類型	三線制PT100	輸出信號	兩路SPST+4～20mA、
工作溫度	-20℃～85℃	介質溫度	-50℃～200℃
儲存溫度	-40℃～100℃	零點溫漂	±0.1%FS（-20℃～85℃）
靈敏度溫漂	±0.1%FS（-20℃～85℃）	過載溫度	200%FS
機械振動	20g（20～5000HZ)0	沖擊	100g（11ms）
綜合精度	0.5級	絕 緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）	長期穩定性	±0.1%FS/年
EMC浪涌	（IEC61000-4-5）2KV	EMC靜電	（IEC61000-4-2）接觸放電8KV，空氣放電15KV
防護等級	IP65	防爆等級	隔爆 ExdⅡCT6
材質	外殼鋁/不銹鋼；隔離膜片316L	介質兼容	與不銹鋼兼容的各種介質

五、選型表

2088型溫度開關 TXT a b c / d e
a、傳感器類型
P-T	熱電阻（500℃以內）	P-2	雙只熱電組/熱電偶傳感器
b、過程連接形式
98	M20*1.5 ，插深45mm(含螺紋)，直徑φ8mm	A1	M16*1.5，插深50mm(含螺紋)，直徑φ10mm
A4	M20*1.5，插深30mm(不含螺紋)，直徑φ8mm		按客戶要求選型
c、輸出信號
7	兩路開關量+一路4-20mA信號
d、附加選項
外殼類型
X	2088軀殼配常規接頭	Z	2088軀殼配卡箍接頭（φ50.5）
現場顯示
A	帶數碼管（LED）顯示表頭
精度等級
3	0.5級
特殊要求(多選項)
無	無特殊要求	i	本安防爆ExiaIICT6
d	隔爆防爆ExdIICT6	Y	全英文銘牌
Z	中性銘牌
e、量程
	參見量程選型詳表
選型舉例：TXTP-TA47/XA3iA1 2088型溫度開關，熱電阻，M20*1.5，插深30mm(不含螺紋)，直徑φ8mm，兩路開關量+一路4-20mA信號，2088型外殼溫度變送器，帶數碼管（LED）顯示表頭，精度等級0.5級，本安防爆型，量程為0-100℃

量程選型詳表
編碼	量程	編碼	量程	編碼	量程	編碼	量程	編碼	量程
A1	0-100℃	A2	0-150℃	A3	0-200℃	A6	0-160℃	A7	-10-100℃
A8	-50-100℃	B1	-40-80℃	B3	0-50℃	B4	-10-200℃	B6	-40-120℃
B7	-5-100℃
特殊量程可定制

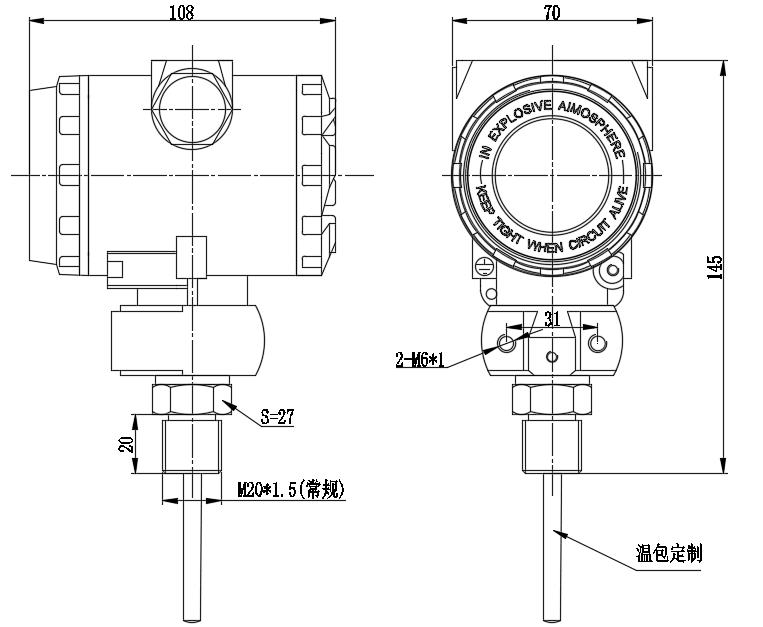

六、外形尺寸

七、電氣接線

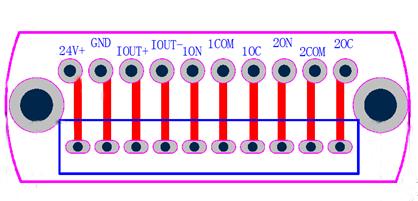

接線端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。

本產品有10個端子,所以常規的產品默認為2路控制器帶1路模擬輸出。

八、設置參數

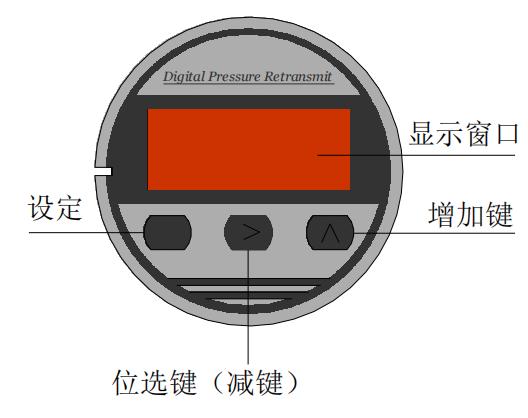

面板具有4個數碼管和3按鍵，設定鍵為SET，位選鍵為SUB，增加鍵為ADD。

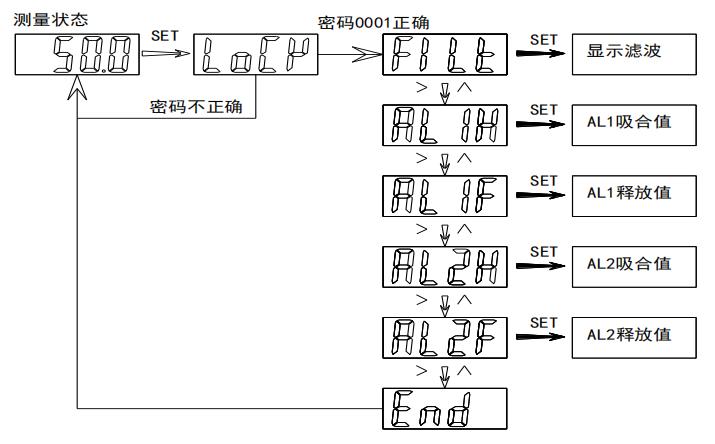

1.開關點設置流程：

FILT此值為顯示濾波系數。

AL1H此值為開關1(AL1/SP1)吸合值

AL1F此值為開關1(AL1/SP1)釋放值

AL2H此值為開關2(AL2/SP2)吸合值

AL2F此值為開關2(AL2/SP2)釋放值

END保存退出

注意：如果AL1H>AL1F，則此SP1為上限報警模式，如果AL1H

2. 零位清零：

在零位溫度狀態下，長按移位鍵，也就是最中間的按鍵，長按越3-4秒鐘即可清零。再次執行清零操作會恢復到工廠校準狀態。出廠狀態默認清零值為0.

九、注意事項

1、請按圖示接線方法正確接線。若接反，由于儀表內部采用了保護措施，將無信號輸出。

2、該儀表使用在對不銹鋼無蝕害的介質中(特殊防腐型除外)。

3、所測系統可出現的**溫度不能超過額定過載值，開關背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入溫度輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量儀表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

6、儀表盡可能安裝于通風、干燥、無蝕、蔭涼之處。如現場環境惡劣，應采取妥善措施保護儀表。

7、非專業人員請勿拆開儀表或更改參數設置。
