概述
TL0202壓力開關（中壓）/壓力控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質,可用于真空。
TL0202壓力開關（中壓）/壓力控制器設定值可調，調節范圍－0.1～2.5MPa。有特殊要求的，可另行設計調節范圍－0.1～6.3MPa。

主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	-	Exde Ⅱ CT4～T6
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－40℃～50℃	－40℃～50℃
介質溫度	0～120℃	0～120℃
安裝位置	-	壓力接口垂直向下
抗振性能	TL0202：40m/s2 ；TL0203：20m/s2	Max：20m/s2
重復性誤差	≤1%	≤1 %
觸點容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

規格
TL0202切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接  口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	波紋管			普通型	防爆型	普通型	防爆型
－0.1～0	0.007	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-106066	TL0202.50-106066
－0.1～0.1	0.008	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-105066	TL0202.50-105066
－0.1～0.16	0.009	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-104066	TL0202.50-104066
－0.1～0.25	0.012	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-103066	TL0202.50-103066
0～0.1	0.008	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-110066	TL0202.50-110066
0～0.16	0.009	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-111066	TL0202.50-111066
0.01～0.25	0.01	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	04	TL0202.10-145066	TL0202.50-145066
0.02～0.4	0.03	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	05	TL0202.10-151066	TL0202.50-151066
0.03～0.6	0.035	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	05	TL0202.10-156066	TL0202.50-156066
0.03～1	0.04	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	05	TL0202.10-158066	TL0202.50-158066
0.05～1.6	0.08	5	20	黃銅	不銹鋼 (316L)	G1/4	0.9	03	06	TL0202.10-167066	TL0202.50-167066
0.05～2.5	0.09	5	20	黃銅	不銹鋼 (316L)	G1/4	0.9	03	06	TL0202.10-169066	TL0202.50-169066



TL0202切換差可調

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接  口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	波紋管			普通型	防爆型	普通型	防爆型
－0.1～0	0.019	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-106066	TL0202.40-106066
－0.1～0.1	0.021	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-105066	TL0202.40-105066
－0.1～0.16	0.022	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-104066	TL0202.40-104066
－0.1～0.25	0.024	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-103066	TL0202.40-103066
0～0.1	0.016	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-110066	TL0202.40-110066
0～0.16	0.02	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-111066	TL0202.40-111066
0.01～0.25	0.024	1	20	黃銅	不銹鋼 (316L)	G1/4	1.05	01	04	TL0202.00-145066	TL0202.40-145066
0.02～0.4	0.08	2	20	黃銅	不銹鋼 (316L)	G1/4	0.9	02	05	TL0202.00-151066	TL0202.40-151066
0.03～0.6	0.09	2	20	黃銅	不銹鋼 (316L)	G1/4	0.9	02	05	TL0202.00-156066	TL0202.40-156066
0.03～1	0.1	2	20	黃銅	不銹鋼 (316L)	G1/4	0.9	02	05	TL0202.00-158066	TL0202.40-158066
0.05～1.6	0.19	5	20	黃銅	不銹鋼 (316L)	G1/4	0.95	03	06	TL0202.00-167066	TL0202.40-167066
0.05～2.5	0.2	5	20	黃銅	不銹鋼 (316L)	G1/4	0.95	03	06	TL0202.00-169066	TL0202.40-169066



TL0203切換差不可調（小切換差，無防爆型）

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接  口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
				外殼	波紋管
－0.1～0	0.0045	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-106066
－0.1～0.1	0.005	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-105066
－0.1～0.16	0.0065	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-104066
－0.1～0.25	0.01	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-103066
0～0.1	0.0045	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-110066
0～0.16	0.006	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-111066
0.01～0.25	0.007	1	20	黃銅	不銹鋼 (316L)	G1/4	1.0	01	TL0203.70-145066
0.02～0.4	0.016	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	TL0203.70-151066
0.03～0.6	0.02	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	TL0203.70-156066
0.03～1	0.03	2	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	TL0203.70-158066
0.05～1.6	0.05	5	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	TL0203.70-167066
0.05～2.5	0.06	5	20	黃銅	不銹鋼 (316L)	G1/4	0.85	02	TL0203.70-169066

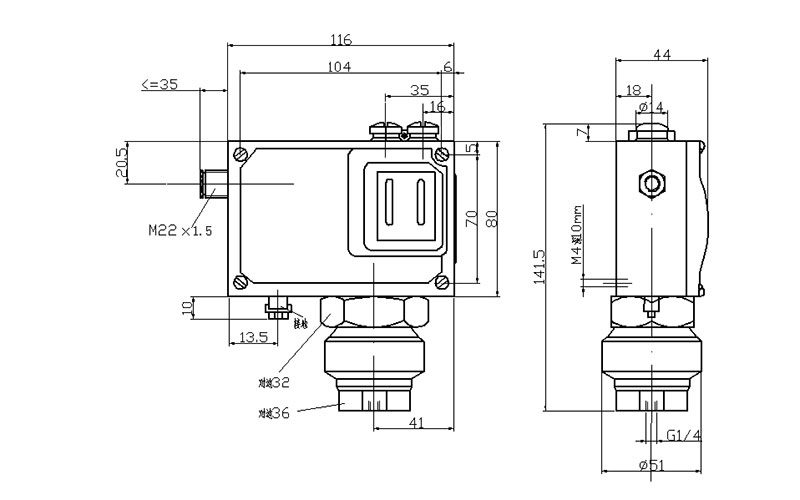

01

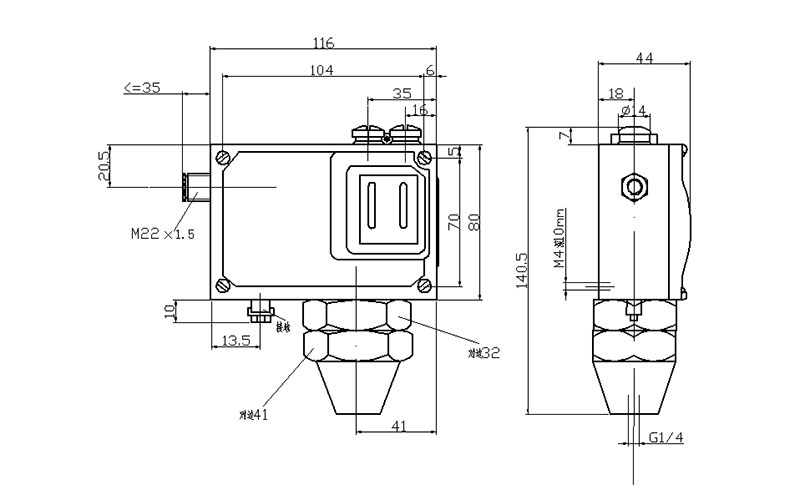

02

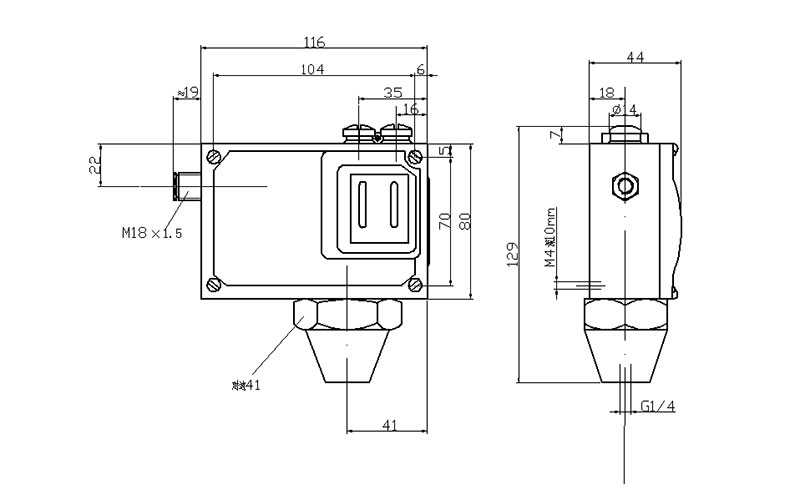

03

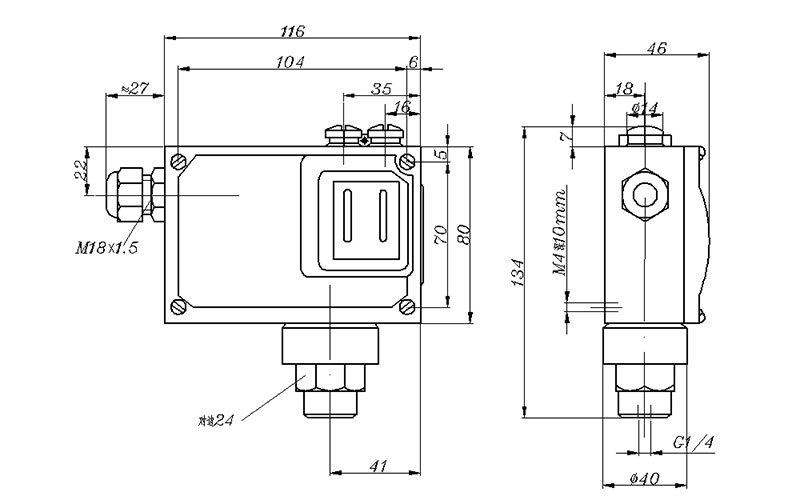

04

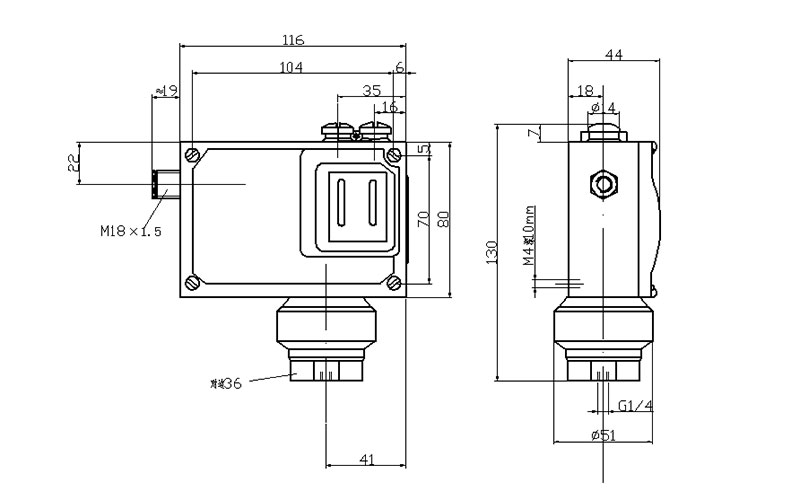

05

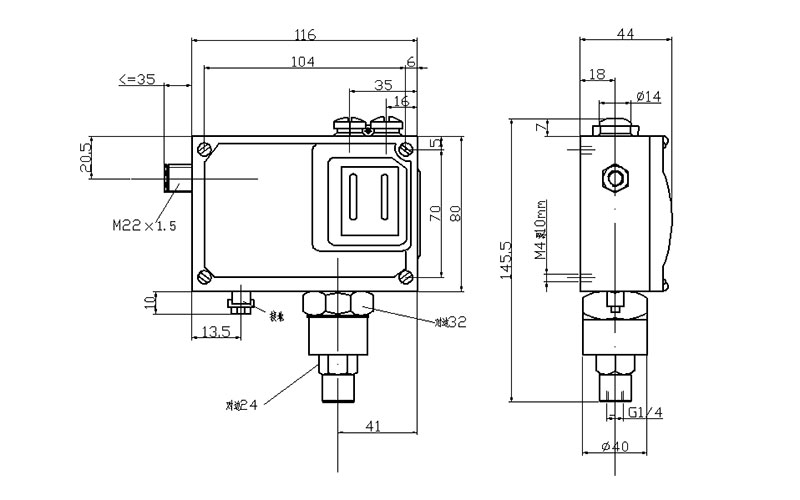

06
