概述
TL0515壓力開關/壓力控制器采用無泄漏活塞式的傳感器，可用于含油霧壓縮空氣等中性氣體和液壓油、水油乳濁液及對壓力傳感器材料無腐蝕作用的有良好潤滑性能的液體介質。
TL0515壓力開關/壓力控制器的設定值可調，調節范圍0.5～25MPa。結構緊湊、體積小且抗振性能好。


主要技術性能

工作粘度	<1×10－3m2/s
開關元件	微動開關
外殼防護等級	IP54（符合DIN40050，與GB4208中IP54相當）
介質溫度	0～90℃
環境溫度	－5℃～50℃（帶槽密封圈） －30℃～50℃（GLYdring密封圈）
抗振性能	Max 100m/s2
安裝位置	壓力接口垂直向下（允許傾斜15°）
重復性誤差	±2.5%
觸點容量	AC 220V 6A（阻性）

規格

切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料			壓力接口 類型②	接口內螺紋	重量kg	外形尺寸圖號	訂貨目錄編號
				外殼	密封圈	活塞
用帶塑料保護蓋的內六角螺釘調節設定值：
0.5～7	1.2	25	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	I	G1/4	0.4	01	TL0515.10-201265
0.5～7	1.2	25	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	P	-	0.4	02	TL0515.10-201268
1～16	1.8	25	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	I	G1/4	0.4	01	TL0515.10-212265
1～16	1.8	25	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	P	-	0.4	02	TL0515.10-212268
5～25	1.6	34	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	I	G1/4	0.4	01	TL0515.10-230265
5～25	1.6	34	20	鋁	丁腈橡膠	不銹鋼1Cr18Ni9Ti	P	-	0.4	02	TL0515.10-230268

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
       ②I-接口為內螺紋    P-接口為法蘭。
       ③為GLydring 密封圈規格。

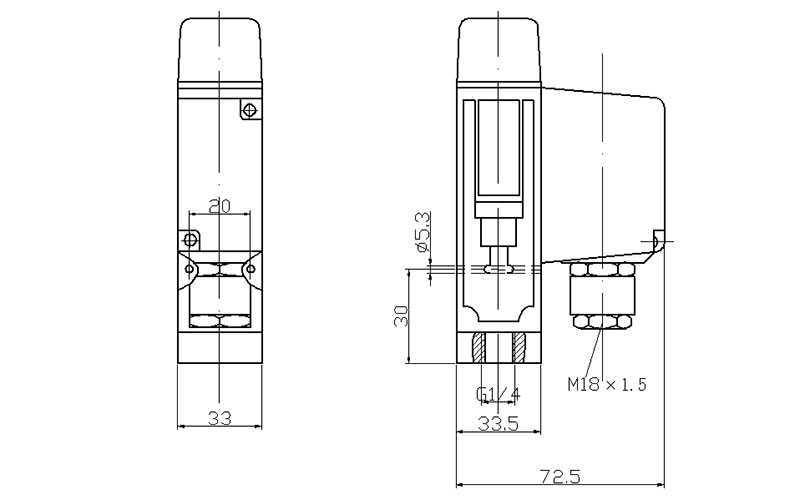

01

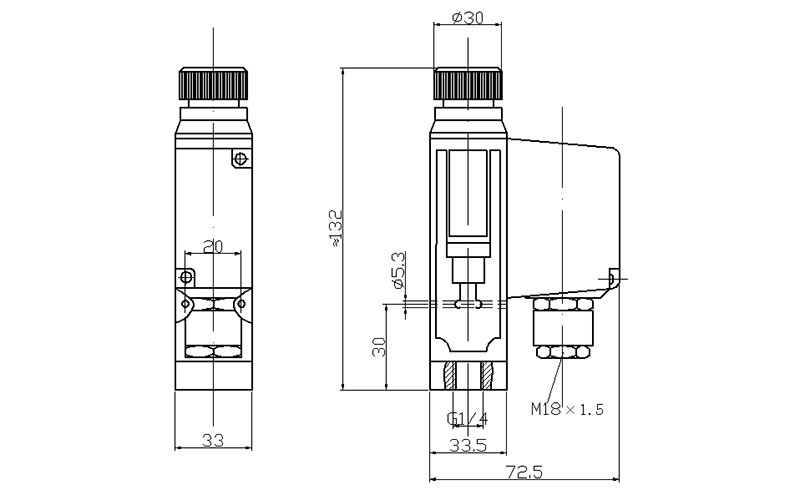

02

03
