概述
TL5123壓力開關（高壓）/壓力控制器采用活塞式與膜片式相結合的傳感器，可用于含油霧的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油，水油乳濁液及潤滑性能良好的中性液體介質。
TL5123壓力開關（高壓）/壓力控制器的設定值可調，其調節范圍為0.3~40MPa。

主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	-	Exde Ⅱ CT4～T6 合格證編號: GYB24.1453X
外殼防護等級	帶槽密封圈IP54，O型密封圈IP65 （符合DIN40050，與GB4208中的IP65相當）	帶槽密封圈IP54，O型密封圈IP65 （符合DIN40050，與GB4208中的IP65相當）
環境溫度	－20℃～40℃	－20℃～40℃
介質溫度	0℃～100℃	0℃～120℃
安裝位置	壓力接口垂直向下（允許傾斜15°）	壓力接口垂直向下（允許傾斜15°）
抗振性能	Max：40 m/s2	Max：20 m/s2
重復性誤差	≤2.5%	≤2.5%
觸點容量	AC  220V 6A(阻性)	DC 250V 0.25A (阻性) 60Wmax AC 220V 6A(阻性) 1250VAmax

規格

TL5123切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料			接口螺紋②	重量kg	外形尺寸圖號	訂貨目錄編號
				外殼	膜片	活塞				普通型	防爆型
0.3～4	0.9	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.8	01	TL5123.10-191051	TL5123.50-191051
0.5～6.3	1.3	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.8	01	TL5123.10-200051	TL5123.50-200051
0.5～10	1.6	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.8	01	TL5123.10-202051	TL5123.50-202051
0.5～16	1.9	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.8	01	TL5123.10-203051	TL5123.50-203051
1～25	2.5	30	30	黃銅	氟橡膠	鋼	M20*1.5	0.8	02	TL5123.10-215051	TL5123.50-215051
1～40	2.8	60	30	黃銅	氟橡膠	鋼	M20*1.5	0.8	02	TL5123.10-216051	TL5123.50-216051

TL5123切換差可調

設定值調節范圍 MPa	切換差不大于 MPa	*大允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料			接口螺紋②	重量kg	外形尺寸圖號	訂貨目錄編號
				外殼	膜片	活塞
0.3～4	1.3	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.85	01	TL5123.00-191051	TL5123.40-191051
0.5～6.3	1.6	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.85	01	TL5123.00-200051	TL5123.40-200051
0.5～10	1.6	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.85	01	TL5123.00-202051	TL5123.40-202051
0.5～16	2.2	30	20	黃銅	氟橡膠	鋼	M20*1.5	0.85	01	TL5123.00-203051	TL5123.40-203051
1～25	2.8	30	30	黃銅	氟橡膠	鋼	M20*1.5	0.85	02	TL5123.00-215051	TL5123.40-215051
1～40	4	60	30	黃銅	氟橡膠	鋼	M20*1.5	0.85	02	TL5123.00-216051	TL5123.40-216051

注：①在實際工作中，即使短暫的壓力峰值也不允許超過此值。
       ②接口處如有特殊要求，訂貨中注明。

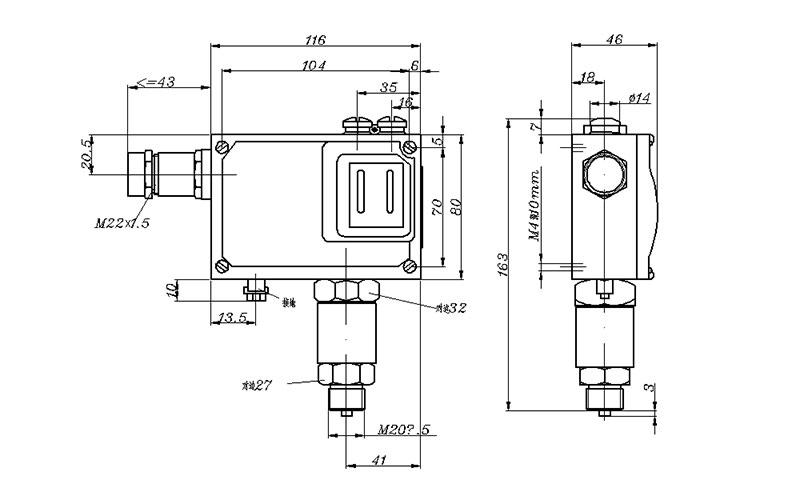

01

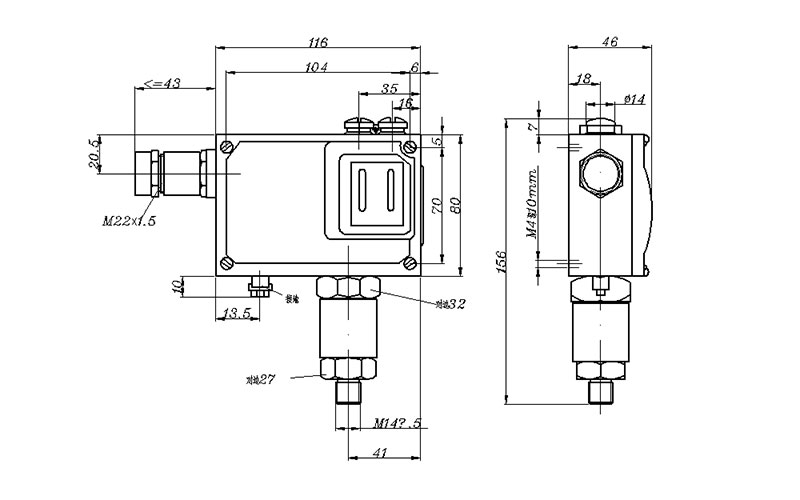

02

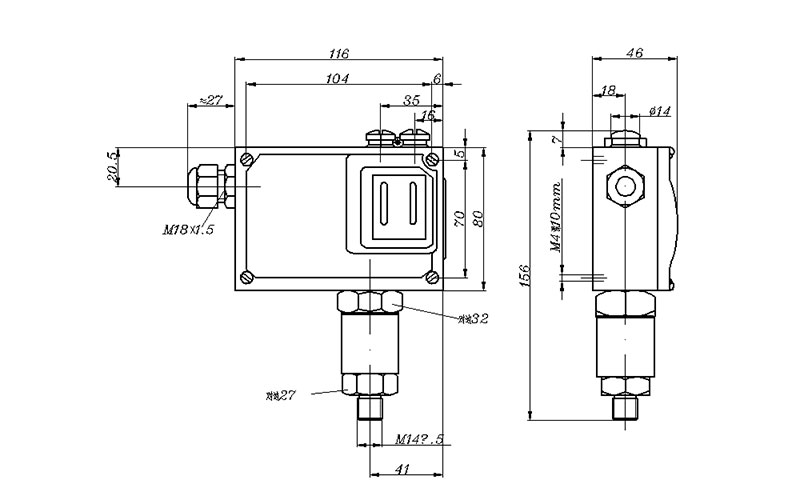

03

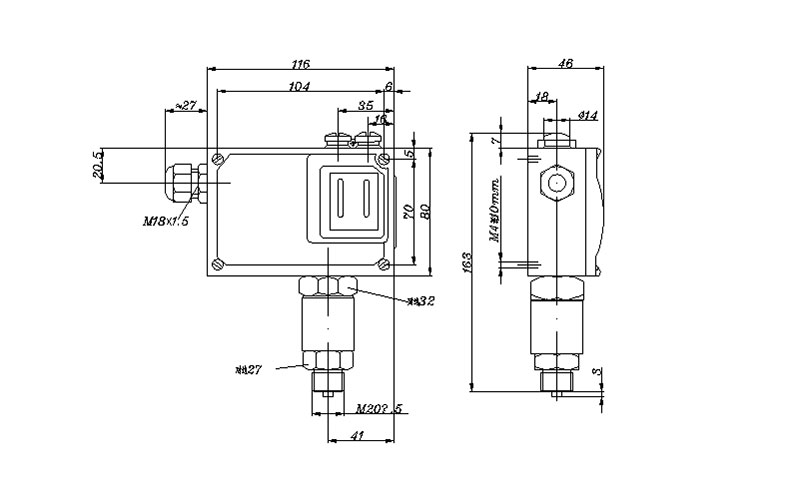

04
